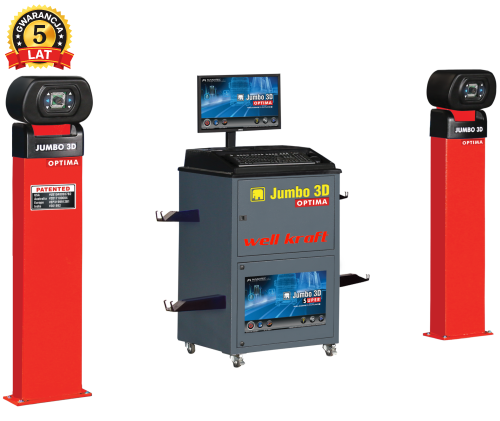

Geometria kół Cargo Camber Well Kraft Jumbo 3D Optima

Opis

Cechy stanowiska do geometrii kół Jumbo 3D Optima dla samochodów ciężarowych

• Stanowisko do geometrii kół 3D dla pojazdów autobusów, samochodów ciężarowych, przyczep i samochodów osobowych
• Czteropunktowe uchwyty kół współpracują z obręczami do 24" (opcjonalnie do 30")
• Pasywne reflektory bez elementów elektronicznych, składające się z: płaskich tarcz z gradientowym wzorem, pokrytych warstwą ochronną oraz wytrzymałej, odpornej na uderzenia obudowy
• Jednoczesna korekcja 2 osi pojazdu
• Szybki pomiar dwóch osi - w zaledwie 3 minuty
• Sekwencyjne ustawianie wszystkich osi
• Wysokowydajna kamera SI (Scientific Imaging) i technologia 3D Imaging do pomiaru kątów za pomocą oprogramowania Align+
• Korekcja kątów pochylenia koła (camber), wyprzedzenia sworznia zwrotnicy (caster), zbieżności (toe), kąta natarcia (thrust angle), kąta nachylenia osi zwrotnicy (kingpin inclination)
• Automatyczne śledzenie skrętów w lewo i w prawo do pomiaru Caster / Kingpin, amplitudy Caster podwójnych osi przednich
• Oprogramowanie Data Manager do zapisywania wyników korekcji.
• Program autodiagnostyczny dla systemu geometrii kół

 Jumbo 3D Optima może zostać ulepszone do wersji Super 5A i Super 6A, do jednoczesnej pracy z 5 i 6 osiami

Oprogramowanie do zarządzania danymi

Unikalne oprogramowanie Data Manager do monitorowania wydajności serwisu samochodowego

Funkcja szybkiego sterowania

Funkcja Quick Control pomaga technikowi w wykonaniu szybkich pomiarów, oszczędza dużo czasu i poprawia produktywność serwisu.

Baza danych samochodów AUTODATA

Baza danych pojazdów AUTODATA zawierająca ponad 20 000 pojazdów, w tym pojazdy amerykańskie i europejskie

Uniwersalne zaciski kołowe

Uniwersalne czteropunktowe zaciski kołowe

Cele odporne na uderzenia

Bardzo lekkie i najmniejsze cele na świecie, które nie posiadają e-elektroniki i nie boją się upadku

Tablet (opcjonalnie)

Bardzo poręczny tablet z obsługą Wi-Fi do wyświetlania wyników korekcji koła i sterowania komputerem

Rekompensata poziomu windy

Szybko zwalniane zaciski kół

Oprogramowanie

• Nowoczesne oprogramowanie stanowiska posiada intuicyjny interfejs oraz wizualne, animowane podpowiedzi.
• Pełna baza danych pojazdów, w tym producentów amerykańskich i azjatyckich.
• Stanowisko do geometrii kół zapisuje bazę klientów, w której widoczna jest historia pomiarów kątów zbieżności każdego pojazdu.
• Opcjonalnie do stanowiska Well Kraft Genie 3D można podłączyć tablet przez bezprzewodowe połączenie Wi-Fi.

Zaciski kół

Są to samocentrujące się uchwyty kół z szybkim mocowaniem do mocowania tarcz do felg. Uchwyt koła ma uniwersalną konstrukcję do montażu na felgach kół lekkich pojazdów użytkowych o średnicy od 12 do 24 cali. Wewnętrzne otwory są przeznaczone dla felg od 12" do 20", a zewnętrzne otwory - od 20" do 24". W zestawie z uchwytami kół znajdują się adaptery do użytku ze sworzniami blokującymi do mocowania na kołach autobusów (oś przednia), które nie posiadają dodatkowej osi i podtrzymują oś tylną.

Obrotnice (7 t.)


Obrotnica składa się z swobodnie obracającej się płyty o ładowności 7 ton każda, odpowiedniej do pracy z ciężkimi pojazdami. Przednie koła regulowanego pojazdu muszą opierać się na tych płytach. Obracająca się płyta pomaga uniknąć tarcia kół i rozluźnić przegub Cardana do stanu początkowego. Przewidziano sworznie blokujące do zatrzymania ruchu podczas parkowania samochodu na kole. Sworznie blokujące należy usunąć podczas pomiarów. Obrotnice zapewniają obrót w lewo i w prawo, niezbędny do pomiaru kątów Caster i Kingpin.

Tarcze pomiarowe

Na tarczy pomiarowej znajduje się wzorzysta powierzchnia odbijająca podczerwień, aby odbijać padające promienie z kamery.

Wymiary kanału do geometrii kół



Przedstawiony tu schemat kanału inspekcyjnego jest przeznaczony do wykonywania geometrii kół samochodów bez obciążenia. Jeśli geometria kół ma być wykonywana na samochodzie z obciążeniem, należy skonsultować się z agencją budowlaną. Podłoga powinna być wykonana z wysokiej jakości betonu.

Wyposażenie

	Opis	Ilość
	Zaciski kół (12”-24”)	4
	Tarcze pomiarowe	4
	Obrotnice (7 ton) z podkładkami	4
	Wciskacz pedału hamulca	1
	Blokada kierownicy	1
	Wydajny komputer (Intel Core i7) z Windows 10 IoT	1
	Główny monitor LED 21,5” interfejs HDMI/DP	1
	Dodatkowy monitor 21,5” interfejs HDMI/DP	Opcja
	Podkładka pod koło	2
	Oprogramowanie dla transportu ciężarowego	1
	Para stojaków (zacisków i tarcz pomiarowych)	Opcja
	Blokada kierownicy dla samochodów dostawczych	1
	Wciskacz pedału hamulca dla samochodów dostawczych	1
	Tuleja przedłużająca do tarcz pomiarowych długość 150 mm.  (stosowana do pojazdów  o małej szerokości toru)	4
	Pazury do kół z dętką i bezdętkowych kół (X0845)	16
	Adapter do autobusów (P8609)

Akcesoria

	Opis	Super 3A
	Adapter przedłużający do zacisków kół, do kół do 30"	16
	Rampy najazdowe	2
	Uchwyt tarczy pomiarowej do wykonywania procedury ustawiania kół względem osi centralnej ramy	1
	Linijka pomiarowa do pomiaru luzu między kołem a ramą pojazdu	1
	Linijka do pomiaru średnicy koła	1
	Pazur do felg stalowych (X0843)	16
	Pazury do felg niestandardowych konfiguracji (Fancy disc) i niskoprofilowych (Run Flat) (X0844)	16
	Pazur do podwójnych felg (X0848)	16
	Pazur do niskoprofilowych felg stalowych (X0899)	16
	Pazury do kół z oponami z ochroną felgi (X0849)	16
	Przedłużacz uchwytów kół (A8775)
	Blok łańcuchowy z mechanizmem zapadkowym do regulacji osi	1





Zestaw do samochodów osobowych (Opcja)

	Opis	Ilość
	Pazury	16
	Oprogramowanie dla samochodów osobowych	1
	Podkładka pod koło	2
