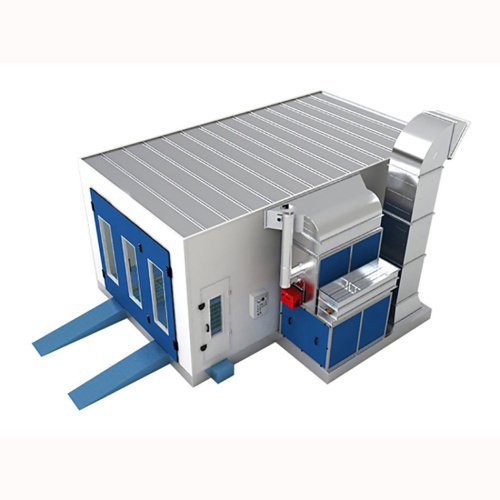

Kabina lakiernicza Well Kraft Y1

Opis

Podstawa kabiny

Konfiguracja:

• Konstrukcja ze stali ocynkowanej;
• Wysokość - 300 mm;
• Kratownica dwurzędowa;
• Kraty wykonane z płaskich, malowanych belek o wymiarach 30x4 mm i skręcanej stali 10 mm;
• Maksymalne obciążenie podłogi 600 kg na koło;
• Rama do montażu filtra;
• Dwie rampy najazdowe zamontowane na zewnątrz kabiny, o wymiarach 520x2000 mm (szerokość x długość).

Filtr dolny:

• Włókno szklane;
• Poziom filtracji - G3 (EN779);
• Typ PA-50;
• Powierzchnia filtracji - 10,35 m2.

Kabina

Wymiary wewnętrzne:

• Długość - 6900 mm;
• Szerokość - 3900 mm;
• Wysokość - 2650 mm.

Wymiary zewnętrzne:

• Długość - 7000 mm;
• Szerokość - 5350 mm;
• Wysokość - 3400 mm.

Brama wjazdowa:

• Brama trójskrzydłowa;
• Szerokość bramy - 3000 mm;
• Wysokość bramy - 2600 mm;
• Duże okna podglądowe - 3 szt.

Drzwi dla personelu:

• Szerokość drzwi - 700 mm;
• Wysokość drzwi - 2000 mm.

Panel ścienny:

• Grubość panelu - 50 mm;
• Szerokość panelu - 1000 mm;
• Izolacja - EPS;
• Na zewnątrz i wewnątrz pokryte malowanymi blachami stalowymi o grubości 0,326 mm;
• Mocowanie konstrukcji palowej i dwustronne zabezpieczenie.

Oświetlenie sufitowe:

• Prawe i lewe po 5 bloków oświetleniowych (łącznie 10 bloków);
• Każda jednostka wyposażona w 4 lampy fluorescencyjne PHILIPS 36W.

Wlotowy zespół wentylacyjny:

• Wysokość bloku - 450 mm;
• Wszystkie komponenty wykonane z giętej stali ocynkowanej, malowanej proszkowo na biało dla przedłużonej żywotności;
• Z ramowym filtrem sufitowym umieszczonym wewnątrz;
• Poziom filtracji F5 (EN779), typ SP-600G.

Jednostka wtrysku powietrza

Wymiary bloku:

• Długość bloku - 1700 mm;
• Szerokość bloku - 1250 mm;
• Wysokość - 2200 mm;
• Konstrukcja wykonana ze stali ocynkowanej o grubości 1,5 mm, oprawiona kątownikiem aluminiowym.

Wentylator nadmuchowy:

• Wentylator odśrodkowy z silnikiem w środku;
• Liczba wentylatorów - 2 szt.;
• Liczba silników - 2 szt., moc jednego silnika - 3 kW;
• Całkowita moc - 6 kW;
• Całkowita wydajność - 21 000 m3/h.

System sterowania:

• Urządzenie sterujące Belimo NMU230 10N do kontroli ilości świeżego powietrza.

Pneumatyczne urządzenie sterujące:

• Steruje otwieraniem/zamykaniem zaworu powietrza podczas fazy barwienia lub suszenia.

Generator ciepła:

• Moc - 200 kW;
• Wykonany ze stali nierdzewnej 1Gr18N i9Ti(SUS304) o grubości 1,5 mm, z wielocyklowymi okrągłymi rurami radiatora ze stali nierdzewnej;
• Wyposażony w urządzenia zapobiegające wybuchom.

Palnik:

• Palnik na olej napędowy - Riello G20;
• Przekaz ciepła - 200 000 kcal/h;
• Minimalne zużycie oleju napędowego - 8 l;
• Maksymalne zużycie - 12 l;
• Minimalna moc cieplna - 340 000 kJ;
• Maksymalna - 750 000 kJ.

Filtry:

• Zestaw filtra wstępnego;
• Poziom czyszczenia - G3 (EN779), typ - C16-300;
• Zestaw filtra z włókna szklanego;
• Stopień czyszczenia - G3 (EN779), typ - PA-50.

Jednostka wyciągu powietrza

Palnik:

• Brak silnika i wentylatora wyciągowego;
• Powietrze jest wydalane zgodnie z zasadą nadciśnienia;
• System wyciągowy obejmuje prostą rurę wyciągową o długości 4 m, jedną rurę z kolankiem 90° i jedną rurę z kolankiem 30°.

System sterowania

• Regulator temperatury;
• Timer;
• Timer suszenia;
• Manometr;
• Wskaźnik zasilania;
• Wskaźnik postępu barwienia;
• Wskaźnik etapu suszenia;
• Wskaźnik alarmu;
• Przełącznik etapu barwienia;
• Przełącznik etapu suszenia;
• Przełącznik prawego oświetlenia;
• Przełącznik lewego zespołu oświetleniowego;
• Przełącznik awaryjny;
• Przycisk uruchamiania.
