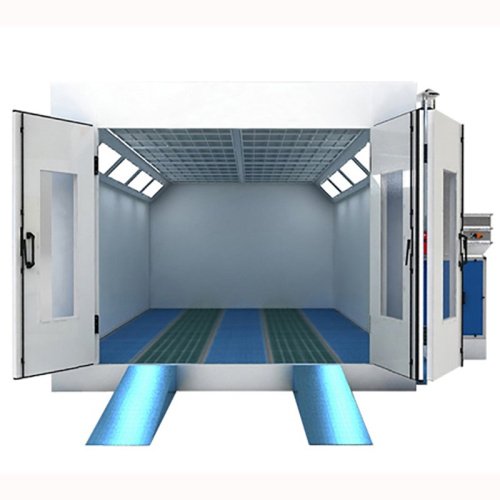

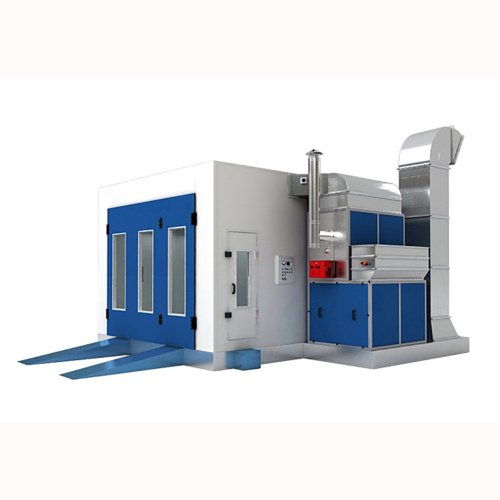

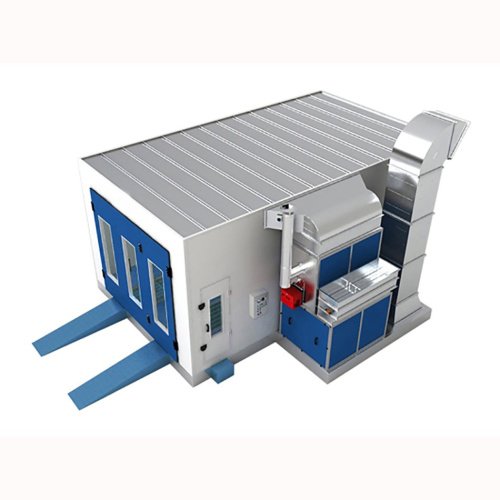

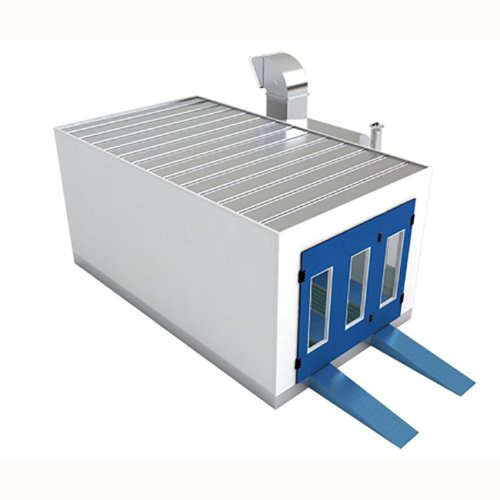

Kabina lakiernicza Well Kraft Y4

Opis

Baza

Typ instalacji:

• instalacja na kanale;
• bez drabin.

Filtr dolny:

• włókno szklane;
• poziom filtracji G3 (EN779);
• typ PA-50;
• Powierzchnia filtracji: 10,35 m2.

Kabina

Wymiary wewnętrzne:

• Długość – 6900 mm;
• Szerokość – 3900 mm;
• Wysokość – 2920 mm.

Wymiary zewnętrzne:

• Długość – 7000 mm;
• Szerokość – 5350 mm;
• Wysokość – 3400 mm.

Brama wjazdowa:

• Trzyskrzydłowa brama;
• Szerokość bramy – 3000 mm;
• Wysokość bramy – 2600 mm;
• Duże okna podglądowe – 3 szt.

Drzwi dla personelu:

• Szerokość drzwi – 700 mm;
• Wysokość drzwi – 2000 mm.

Panel ścienny:

• Grubość panelu – 50 mm;
• Szerokość – 1000 mm;
• Izolacja – EPS;
• Na zewnątrz i wewnątrz pokryte malowanymi blachami stalowymi o grubości 0,326 mm;
• Mocowanie konstrukcji palowej i dwustronne zabezpieczenie.

Oświetlenie sufitowe:

• Z prawej i lewej strony po 5 bloków oświetleniowych (łącznie 10 bloków);
• Każda jednostka wyposażona w 4 lampy fluorescencyjne PHILIPS o mocy 36W każda.

Wlotowy zespół wentylacyjny:

• Wysokość – 450 mm;
• Wszystkie komponenty wykonane z giętej stali ocynkowanej z białą powłoką proszkową dla przedłużonej żywotności;
• Z ramowym filtrem sufitowym umieszczonym wewnątrz;
• Poziom filtracji F5 (EN779), typ SP-600G.

Skrzynia wtrysku powietrza

Wymiary bloku:

• Długość – 1700 mm;
• Szerokość – 1250 mm;
• Wysokość – 2200 mm;
• Konstrukcja ze stali ocynkowanej o grubości 1,5 mm, obramowana kątownikiem aluminiowym.

Wentylator nadmuchowy:

• Wentylator odśrodkowy z silnikiem wewnątrz;
• Liczba wentylatorów – 2 szt;
• Liczba silników – 2 szt;
• Moc jednego silnika – 3 kW;
• Całkowita moc – 6 kW;
• Całkowita wydajność – 21 000 m3/h.

System sterowania:

• Urządzenie sterujące Belimo NMU230 10N do kontroli ilości świeżego powietrza.

Pneumatyczne urządzenie sterujące:

• Steruje otwieraniem/zamykaniem zaworu powietrza podczas fazy barwienia lub suszenia.

Generator ciepła:

• Moc – 200 kW;
• Wykonany ze stali nierdzewnej 1Gr18N i9Ti(SUS304) o grubości 1,5 mm, z wielocyklowymi okrągłymi rurami radiatora ze stali nierdzewnej;
• Wyposażony w urządzenia zapobiegające wybuchom.

Palnik:

• Palnik olejowy – Riello G20;
• Wymiana ciepła – 200 000 Kcal/h;
• Minimalne zużycie oleju napędowego – 8 l;
• Maksymalne zużycie – 12 l;
• Minimalna moc cieplna – 340 000 kJ;
• Maksymalna – 750 000 kJ.

Filtry:

• Zestaw filtra wstępnego;
• Poziom czyszczenia – G3 (EN779), typ – C16-300;
• Zestaw filtra z włókna szklanego;
• Poziom czyszczenia – G3 (EN779), typ – PA-50.

Jednostka wyciągu powietrza

• Brak silnika i wentylatora wyciągowego;
• Powietrze jest wydalane zgodnie z zasadą nadciśnienia;
• System wyciągowy zawiera prostą rurę wyciągową o długości 4m, jedną rurę z kolanem 90° i jedną rurę z kolanem 30°.

System sterowania

• Regulator temperatury;
• Timer;
• Timer suszenia;
• Manometr;
• Wskaźnik zasilania;
• Wskaźnik postępu barwienia;
• Wskaźnik etapu suszenia;
• Wskaźnik alarmu;
• Przełącznik etapu barwienia;
• Przełącznik etapu suszenia;
• Przełącznik prawego oświetlenia;
• Przełącznik lewego zespołu oświetleniowego;
• Przełącznik awaryjny;
• Przycisk uruchamiania.
