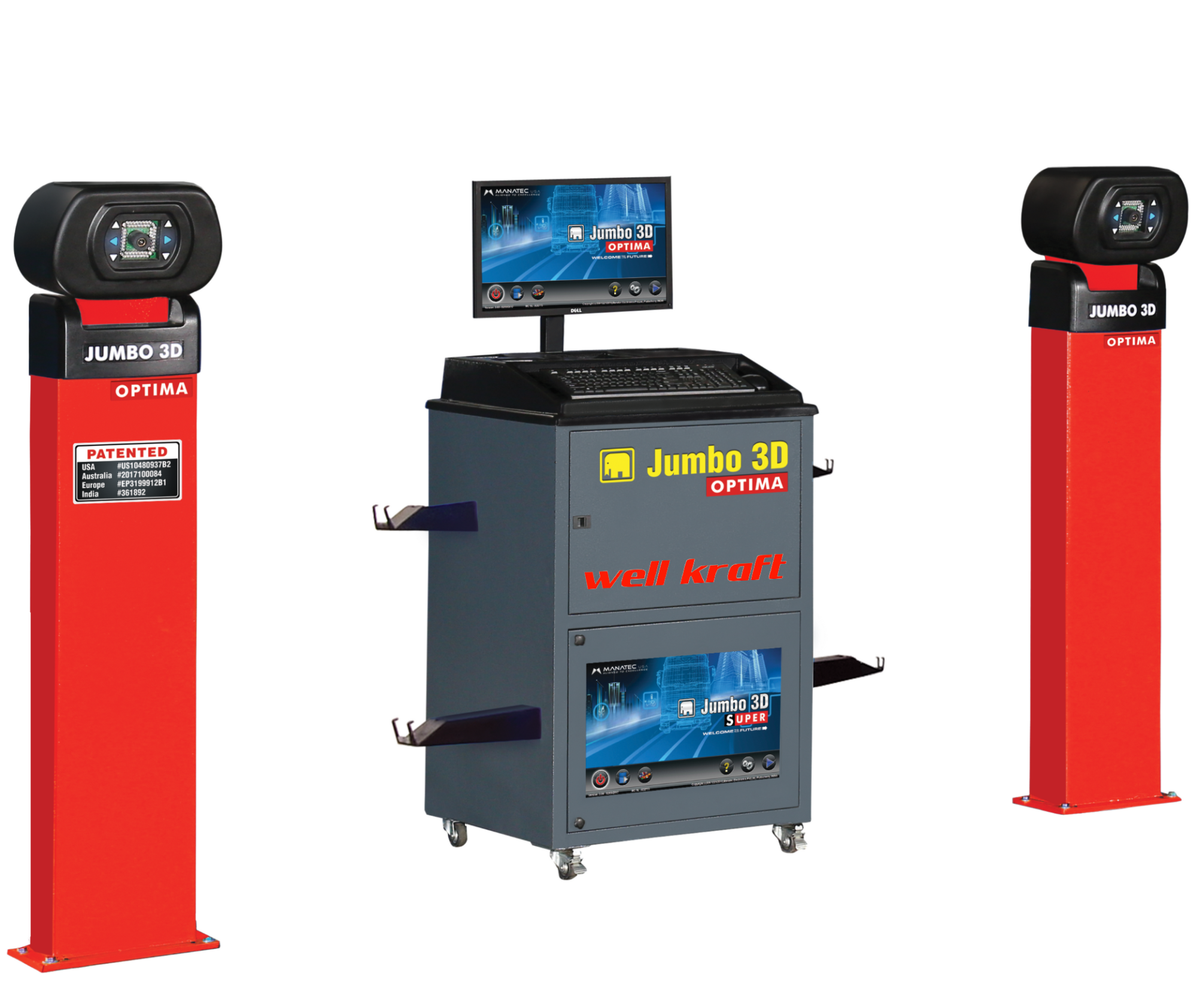

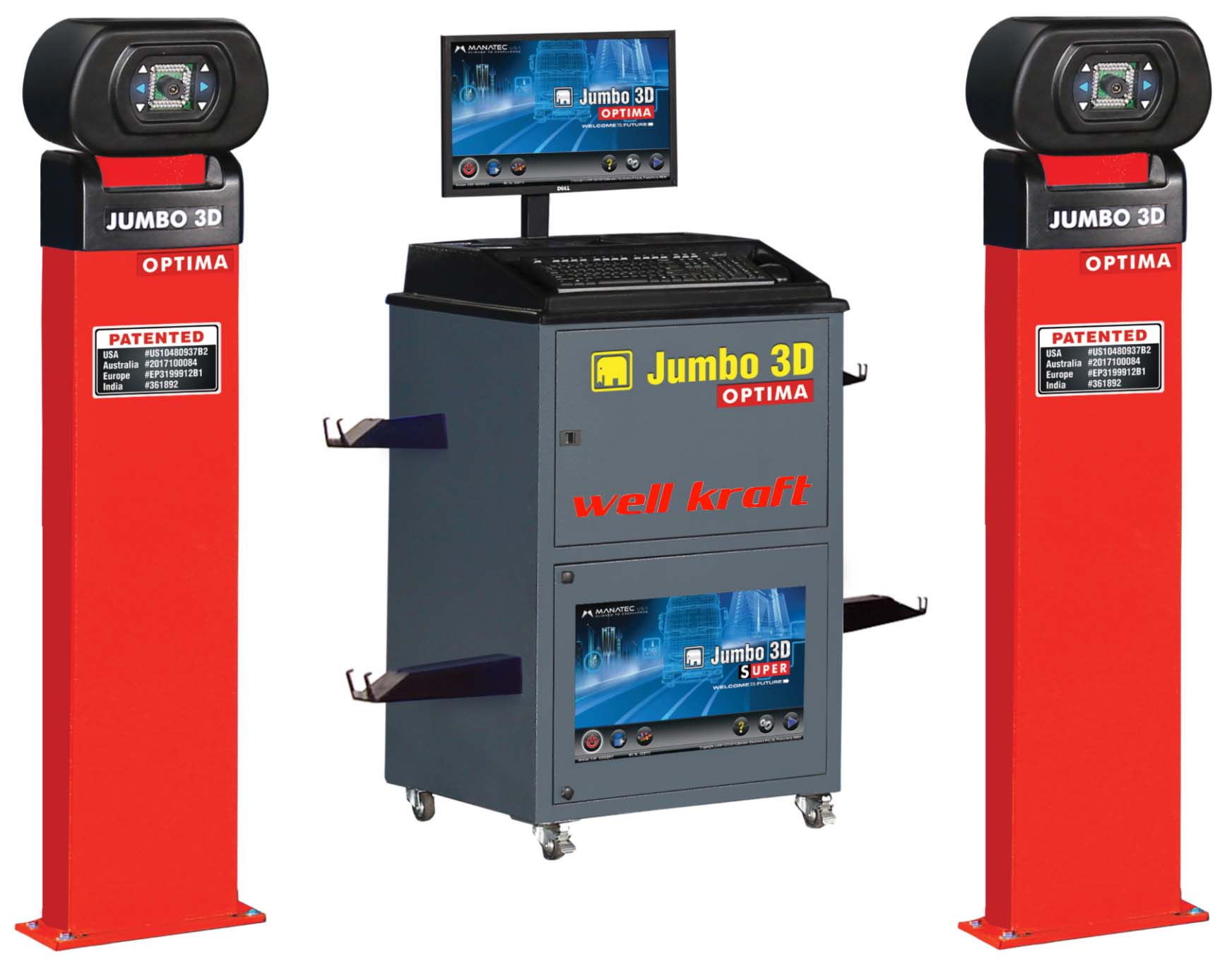

Ladeständer Camber Well Kraft Jumbo 3D Optima

Hauptvorteile

• Kamera-Arbeitsbereich bis zu 19m!
• Vielseitigkeit — geeignet für PKW und LKW
• 2 Sony 12 MP Kameras (jeweils) mit hoher Auflösung (HD)
• 2 DELL 21,5" LED-Monitore

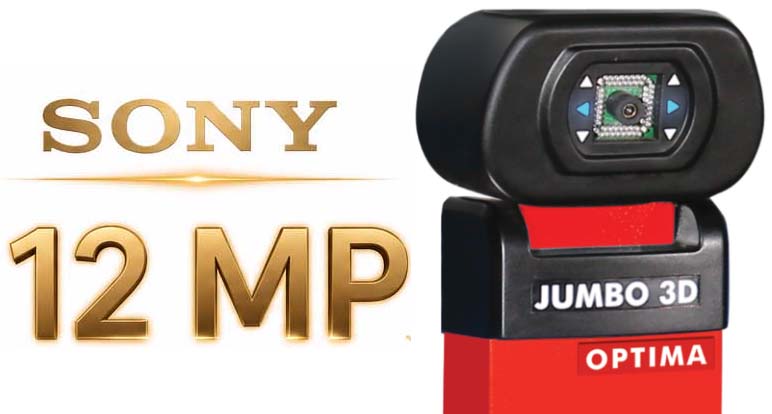

2 Hochauflösende Kameras

Technologie mit zwei hochauflösenden Kameras (jeweils 12 Megapixel), basierend auf der SI-Technologie (Scientific Image) mit zusätzlicher hochintensiver Infrarotbeleuchtung.

Achsenmessung

• Gleichzeitige Einstellung von 2 Achsen
• Keine Einschränkungen bei der sequentiellen Einstellung mehrerer Achsen
• Echtzeit-Datenanzeige unterstützt den Techniker bei der Justierung direkt während der Messung

Kompatibilität mit Werkstattausrüstung

Geeignet für die Installation und den Betrieb auf:

• Arbeitsgruben für die Achsvermessung

Tablet-Kompatibilität

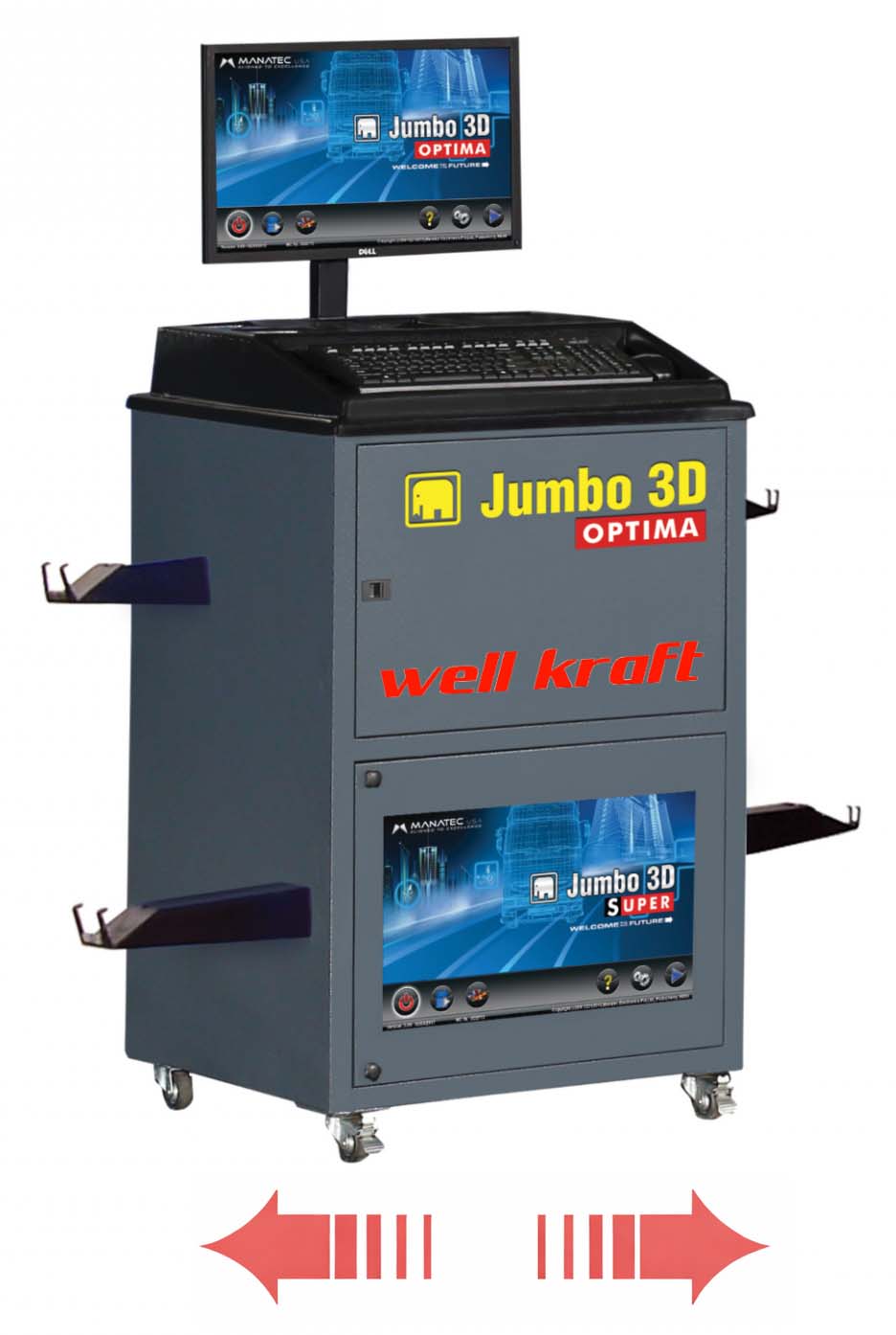

Mobilität und Bedienungskomfort

• Lieferung inklusive mobilem Fahrwagen für bequemen Standortwechsel und Prozesssteuerung. Für die Aufstellung der Ausrüstung ist kein separater Arbeitsplatz erforderlich

Arbeitsgeschwindigkeit

Ergebnisse der Spurprüfung für 2 Achsen in nur 3 Minuten.

Technologische Möglichkeiten

• Großer Messabstand — 19 m
• Automatische Nachführung der Kamerabewegung zur Messung von Caster / Kingpin
• Gleichzeitige Felgenlaufkompensation (durch Rollen)
• Hohe Messgenauigkeit ± 1 Min.

Stationäre Kamera erfordert keine häufige Kalibrierung

Zuverlässigkeit und Wartung

• Keine obligatorische Kalibrierung während des Betriebs erforderlich
• Keine Elektronik an den Rädern
• Geringes Gewicht der Messtargets, robuste Konstruktion und einfache Handhabung

Fahrzeugkompatibilität

Vollständige Kompatibilität mit allen Fahrzeugtypen:

PKW, leichte LKW, Kleinbusse, Minivans, LKW, Busse, Anhänger und Auflieger.

Möglichkeit zur manuellen Eingabe oder zum Online-Download neuer technischer Daten und Fahrzeugkonfigurationen ist vorgesehen.

Arbeit mit Anhängern

• Messgerät für den Königszapfen des Anhängers ist nicht erforderlich
• Gleichzeitige Sturz- und Spureinstellung für Anhänger mit bis zu 2 Achsen
• Sequentielle Sturz- und Spureinstellung für Anhänger mit bis zu 2 Achsen

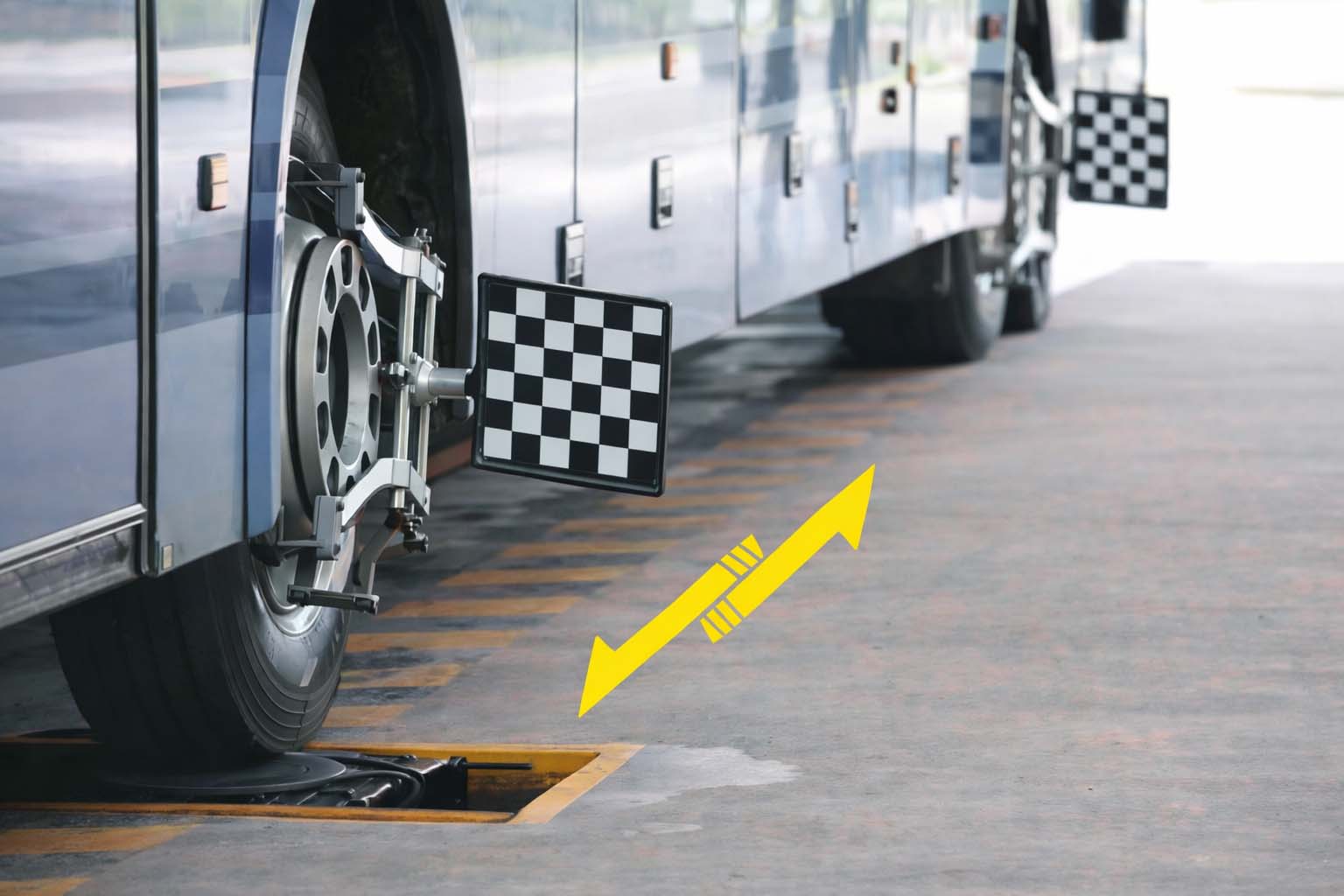

Felgenlaufkompensation

• Die Messung des Felgenlaufs erfolgt durch Zurückrollen des Fahrzeugs
• Keine Schiebevorrichtung für das Fahrzeug erforderlich
• Kein Anheben der Achsen erforderlich
• Schnelle Ergebnisse und hohe Produktivität

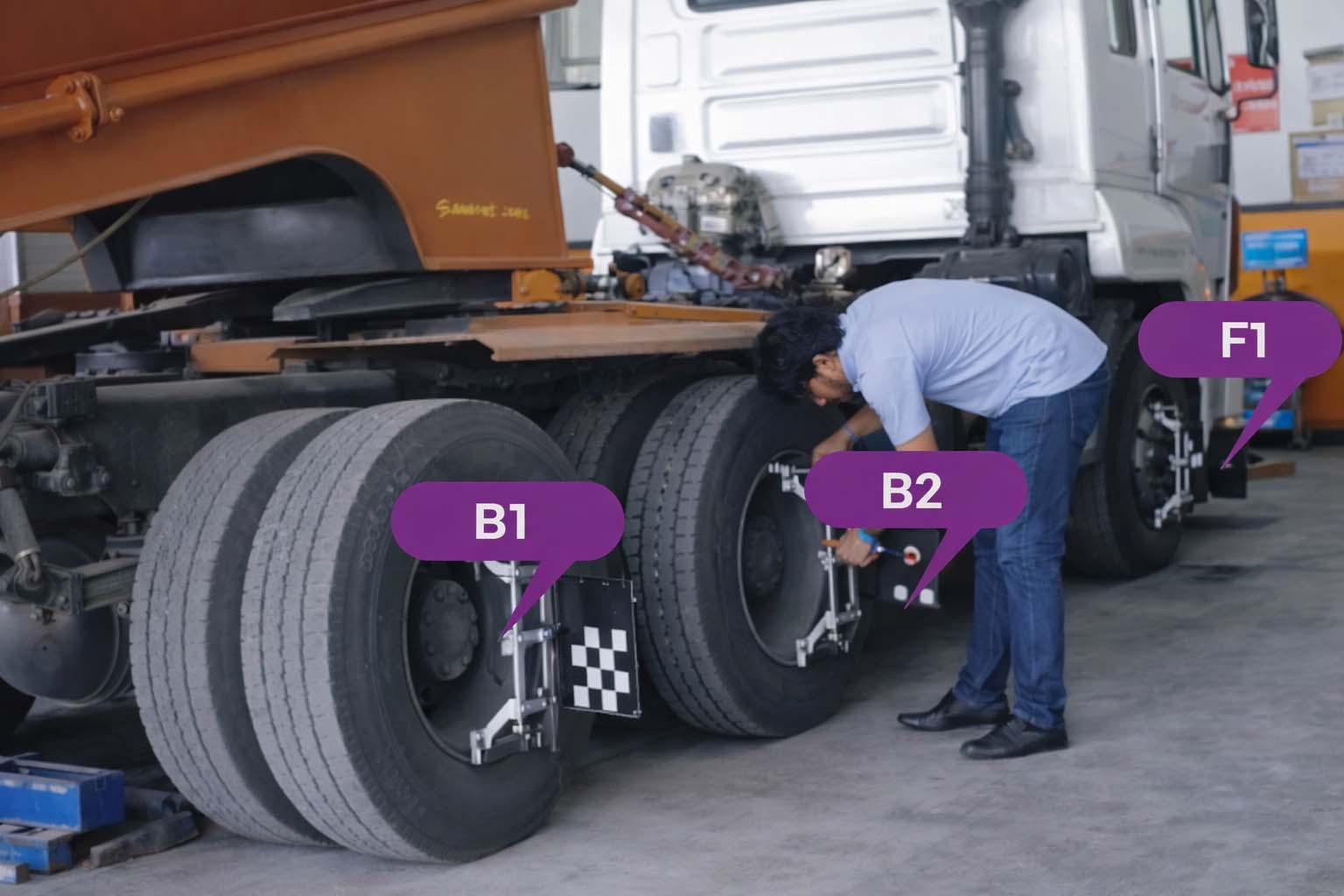

Betrieb mit doppelten Lenkachsen

• Sequentielle Nachlaufmessung (Caster) für doppelte Lenkachsen
• Keine Schiebevorrichtung erforderlich — einfaches Einfahren in den Messbereich genügt
• Kein Anheben der Achsen erforderlich
• Schnelle Ergebnisse und hohe Produktivität

Bedienung über Tablet

Ein komfortables Tablet mit WLAN-Unterstützung sowie mobile Endgeräte ermöglichen die Anzeige der Messergebnisse und die Steuerung des Prüfstands direkt am Fahrzeug, ohne ständig zur PC-Konsole gehen zu müssen.

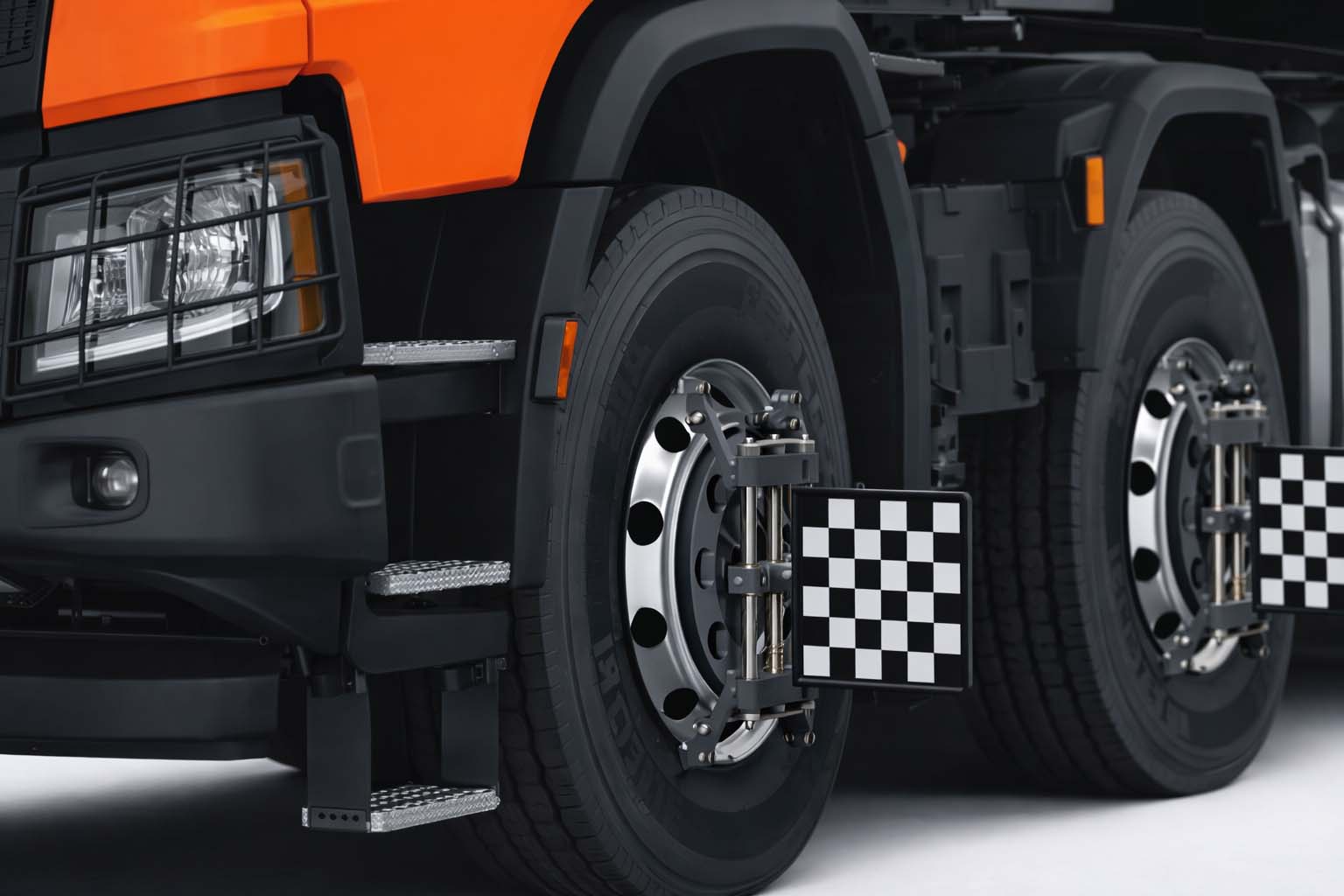

Radhalter / Radzentrierhalter

Es handelt sich um selbstzentrierende Radhalter mit Schnellspannvorrichtung zur Befestigung der Messtargets an den Radfelgen. Der Radhalter verfügt über eine universelle Konstruktion zur Montage auf Felgen von leichten Nutzfahrzeugen mit Durchmessern von 12 bis 24 Zoll. Die inneren Bohrungen sind für Felgen von 12" bis 20" ausgelegt, die äußeren Bohrungen für Felgen von 20" bis 24". Im Lieferumfang der Radhalter sind Adapter zur Verwendung in Kombination mit Arretierstiften für die Montage an Busrädern (Vorderachse), nicht angetriebenen Zusatzachsen und Nachlauflenkachsen enthalten.

Drehteller (7 t)

Der Drehteller besteht aus einer frei drehbaren Platte mit einer Tragfähigkeit von jeweils 7 Tonnen, die optimal für die Arbeit mit schweren Nutzfahrzeugen geeignet ist. Die Vorderäder des zu prüfenden Fahrzeugs müssen auf diesen Platten stehen. Die drehbare Platte verhindert Reibung des Rades und entspannt die Radaufhängung in ihren ursprünglichen Zustand. Blockierbolzen sind vorhanden, um die Bewegung beim Abstellen des Fahrzeugs auf dem Rad zu sichern. Die Arretierstifte müssen während der Messungen entfernt werden. Die Drehteller ermöglichen die für Caster- und Kingpin-Winkelmessungen erforderliche Links- und Rechtsdrehung.

Messtargets

Das Target verfügt über eine strukturierte, IR-reflektierende Oberfläche, um die von der Kamera eintreffenden Strahlen optimal zu reflektieren.

Abmessungen der Arbeitsgrube für die Achsvermessung

Das hier gezeigte Layout der Arbeitsgrube ist für die Achsvermessung an unbeladenen Fahrzeugen vorgesehen. Wenn die Achsvermessung an einem beladenen Fahrzeug durchgeführt werden soll, wenden Sie sich zur Beratung an ein Bauunternehmen. Der Boden muss aus hochwertigem Beton gefertigt sein.

Lieferumfang

	Beschreibung	Menge
	Radhalter / Radzentrierhalter (12”–24”)	4
	Messtargets	4
	Drehteller (7 Tonnen) mit Distanzstücken	4
	Bremspedalbelaster	1
	Lenkradfeststeller	1
	Leistungsstarker PC (Intel Core i7) mit Windows 10 IoT	1
	Haupt-LED-Monitor 21,5“ HDMI/DP Schnittstelle	1
	Zusatzmonitor 21,5“ HDMI/DP Schnittstelle	Option
	Unterlegkeil	2
	Software für Nutzfahrzeuge (LKW)	1
	Ein Paar Aufbewahrungsständer (für Halter und Targets)	Option
	Lenkradfeststeller für leichte Nutzfahrzeuge	1
	Bremspedalbelaster für leichte Nutzfahrzeuge	1
	Verlängerungshülse für Targets, Länge 150mm. (wird bei Fahrzeugen mit schmaler Spurweite verwendet)	4
	Greifklauen für Schlauch- und schlauchlose Räder (X0845)	16
	Bus-Adapter (P8609)

Zubehör

	Beschreibung	Super 3A
	Verlängerungsadapter für Radhalter, für Räder bis zu 30"	16
	Auffahrrampen	2
	Targethalter zur Durchführung der Achsvermessung bezogen auf die Mittellinie des Fahrzeugrahmens	1
	Messlineal zur Messung des Freiraums zwischen dem Rad und dem Fahrzeugrahmen	1
	Lineal zur Messung des Raddurchmessers	1
	Klaue für Stahlfelgen (X0843)	16
	Klauen für Felgen mit Sonderkonfiguration (Alufelgen / Fancy Disc) und Niederprofilreifen (Run Flat) (X0844)	16
	Klaue für Zwillingsräder (X0848)	16
	Klaue für Niederprofil- Stahlfelgen (X0899)	16
	Klauen für Räder mit Reifenschutzkante (X0849)	16
	Verlängerungsadapter für Radhalter (A8775)
	Kettenzug mit Ratschenmechanismus zur Achsjustierung	1

PKW-Kit (Optional)

	Beschreibung	Menge
	Klauen	16
	PKW-Software	1
	Unterlegkeil	2
