Грузовой стенд развал схождения Well Kraft Jumbo 3D Optima

Артикул: 011723

86 200 zł

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Спецификация

Назначение

Грузовой

Вы можете задать любой интересующий Вас вопрос о товаре или работе магазина.
Наши квалифицированные специалисты обязательно Вам помогут.

Описание

Особенности грузового стенда развал схождения Jumbo 3D Optima

Грузовой 3D стенд развал-схождения для работы с автобусами, грузовиками, прицепами и легковыми автомобилями
Четырехточечные колесные захваты работают с колесными дисками до 24" (опция до 30")
Пассивные отражатели без содержания электронных элементов, состоящие из: плоских мишеней с градиентным рисунком, покрытым защитным слоем и прочного ударо-защищенного корпуса
Одновременная коррекция 2 осей ТС
Быстрый замер двух осей – всего за 3 минуты
Последовательное выравнивание всех осей
Высокопроизводительная SI (Scientific Imaging) камера и 3D Imaging технология для измерения углов с помощью программного обеспечения Align+
Коррекция углов развала, Caster, схождения, линии (угла) движения, угла плеча обката
Автоматическое отслеживание поворотов влево и вправо для измерения Caster / Kingpin , амплитуда Caster сдвоенных передних осей
Программное обеспечение Data Manager для сохранения результатов коррекции.
Программа самодиагностики для системы развал-схождения

Jumbo 3D Optima может быть улучшен до версии Super 5A и Super 6A, для работы одновременно с 5 и 6 осями

Технические спецификации
Размер диска	12" – 24” (305 – 610mm)
Диаметр колеса	20” – 44” (508 – 1118mm)
Ширина колеи	48” – 96” (1220 – 2435mm)
Расстояние между стойкой камеры и центром переднего поворотного круга	2800mm
Движение прокатки компенсации биения	30° - 32°

Параметры	Диапазон	Точность
Развал (передний / задний)	± 15° 00'	± 00° 02'
Caster	± 28° 00'	± 00° 05'
Kingpin	± 25° 00'	± 00° 05'
Схождение (переднее / заднее)	± 20° 00'	± 00° 02'
Общее схождение	± 40° 00'	± 00° 04'
Смещение оси (переднее / заднее)	± 25mm	± 2mm
Угол движения / плеча обката	± 10° 00'	± 00° 02'
Компенсация биения (передняя/задняя)	± 10° 00'	± 00° 02'
Включающий угол	± 40° 00'	± 00° 05'
Разница ширины колеи	± 150mm	± 2mm
Развал-схождение (опционально)	± 20° 00'	± 00° 20'
Угол поворота от упора до упора (опционально)	± 60° 00'	± 00° 20'

Колесные зажимы

Это самоцентрирующиеся колесные захваты с быстрозажимным приспособлением для крепления мишеней к колесным дискам. Колесный захват представляет собой универсальную конструкцию для размещения на дисках колес легкогрузового транспортного средства диаметром от 12 до 24 дюймов. Внутренние отверстия предназначены для дисков от 12 "до 20", а внешние отверстия - от 20" до 24". В комплекте с колесными захватами имеются адаптеры для использования их вместе со стопорными штифтами для крепления на колесах автобусов (передняя ось), не ведущая дополнительный мост и поддерживающая задний мост.

Поворотные круги (7 т.)

Поворотный круг состоит из свободно вращающейся пластины грузоподъемностью 7 тонн каждая, которая подходит для работы с грузовым транспортом. Передние колеса регулируемого транспортного средства должны опираться на эти пластины. Вращающаяся пластина помогает избегать трения колеса и расслаблять шарнирное соединение до его первоначального состояния. Предусмотрены блокировочные штифты для остановки движения при парковке автомобиля на колесе. Блокировочные штифты должны быть удалены во время проведения измерений. Поворотные круги обеспечивают поворот влево и вправо, необходимый для измерения углов Caster и Kingpin.

Мишени

На мишени расположена узорная ИК-отражающая поверхность, чтобы отразить падающие лучи от камеры.

Габариты ямы для проведения развал схождения

Показанная здесь схема смотровой ямы предназначена для проведения развал-схождения автомобилей без нагрузки. Если развал-схождение должно выполняться на автомобиле с нагрузкой, обратитесь за консультацией в строительное агентство. Пол должен быть выполнен из высококачественного бетона.

Комплектация

	Описание	Количество
	Колесные захваты (12”-24”)	4
	Мишени	4
	Поворотные круги (7 тонн) с проставками	4
	Депрессор педали тормоза	1
	Фиксатор руля	1
	Производительный ПК (Intel Core i7) c Windows 10 IoT	1
	Основной LED монитор 21,5“ HDMI/DP интерфейс	1
	Дополнительный монитор 21,5“ HDMI/DP интерфейс	Опция
	Противооткатный упор	2
	Программное обеспечение для грузового транспорта	1
	Пара стоек держателей (зажимов и мишеней)	Опция
	Фиксатор руля для легкогрузовых автомобилей	1
	Депрессор педали тормоза для легкогрузовых автомобилей	1

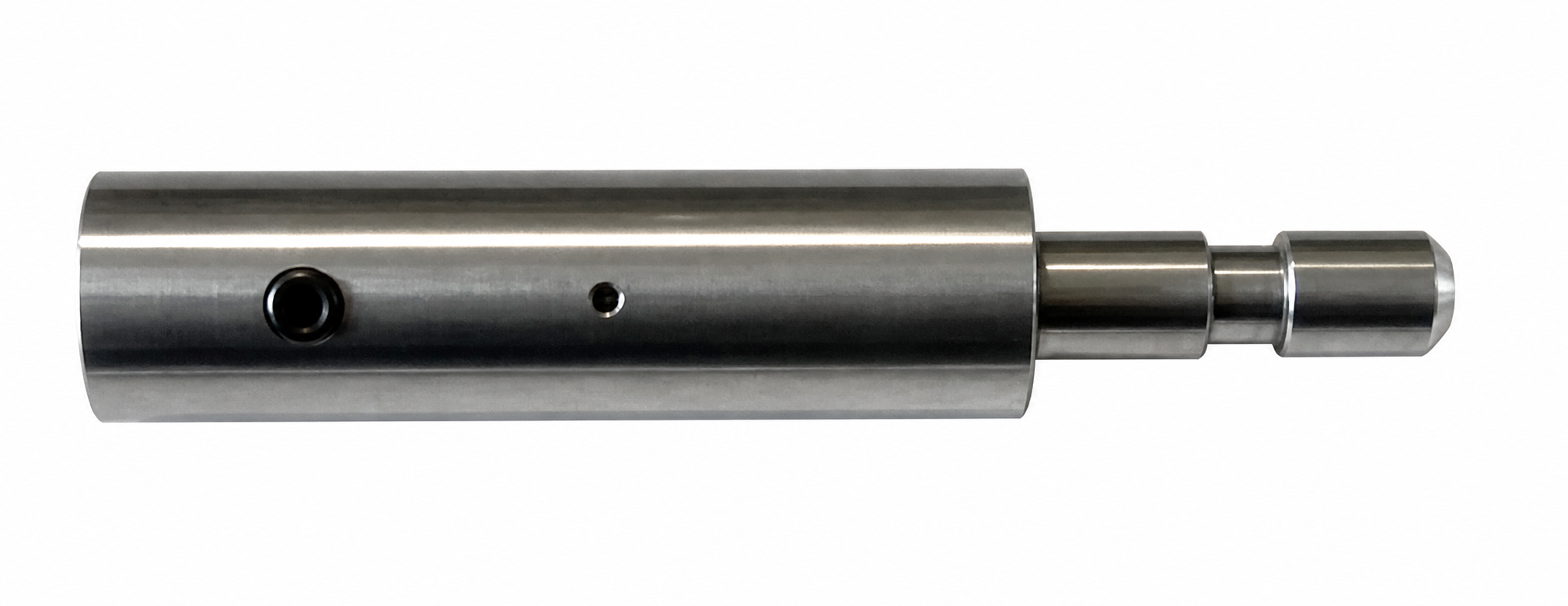

	Удлинительная втулка для мишеней длина 150мм. (применяется для ТС с маленькой шириной колеи)	4
	Когти для камерных и бескамерных колес (X0845)	16
	Адаптер для автобусов (P8609)

Аксессуары

	Описание	Super 3A
	Адаптер удлинитель колесных захватов, для колес до 30"	16
	Заездные рампы	2
	Держатель мишени для выполнения процедуры выравнивания колес относительно центральной оси рамы	1
	Измерительная линейка для измерения зазора между колесом и рамой ТС	1
	Линейка для измерения диаметра колеса	1
	Коготь для стальных дисков (X0843)	16
	Когти для дисков нестандартной конфигурации (Fancy disc) и низкопрофильных дисков (Run Flat) (X0844)	16
	Коготь для сдвоенных дисков (X0848)	16
	Коготь для низкопрофильных стальных дисков (X0899)	16
	Когти для колес с покрышками с защитой диска (X0849)	16
	Удлинитель колесных захватов (A8775)
	Цепной блок с храповым механизмом для регулировки оси	1
